一、接线安装步骤

1.电源适配器基础连接

接入市电：将适配器的交流插头（AC端）插入市电插座（确认电压匹配，如国内标准220V）。

连接DC分离线：将适配器的直流输出端（DC端）插入DC分离线的输入接口。

2.DC分离线分路连接

基站供电：将DC分离线的基站供电端连接至基站（路由器）的电源接口。

级联线预连接：将DC分离线的级联输出端连接至DC单头级联线的一端。

3.级联线延伸与标签连接

（1）两头级联延长线分支

将DC单头级联线的输出端连接至两头级联延长线的输入端。

将两头级联延长线分为两路：

• 长线头：接两头级联线（用于扩展更多分支）。
• 短线头：接单头级联线（用于扩展更多标签）。

（2）单头级联线终端连接

将单头级联线的输出端连接至标签设备。

（若需串联更多标签，可重复使用两头级联延长线+单头级联线组合）。

4.基站与电脑网络连通

有线直连：使用网线将基站的LAN口连接至电脑的网卡接口。

启动设备：依次开启适配器、基站、电脑电源，等待基站初始化完成（指示灯常亮或闪烁表示就绪）。

二、接线安装示意图

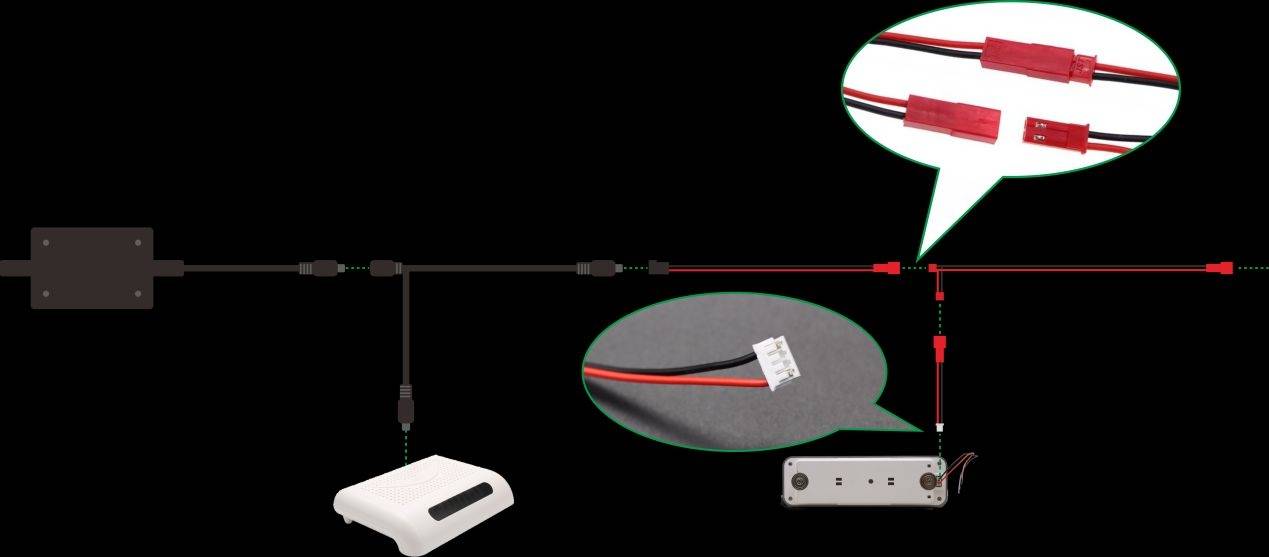

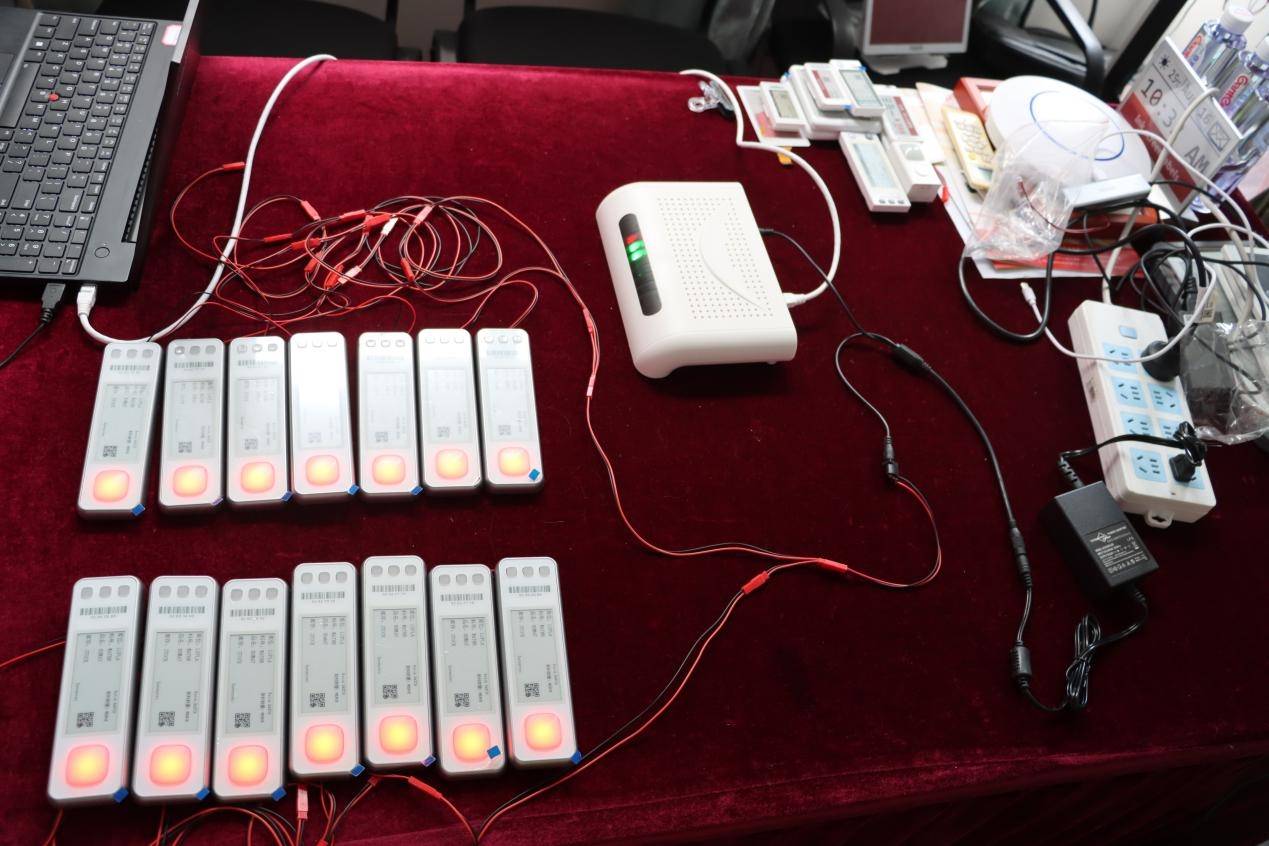

 1.接线实拍示意图

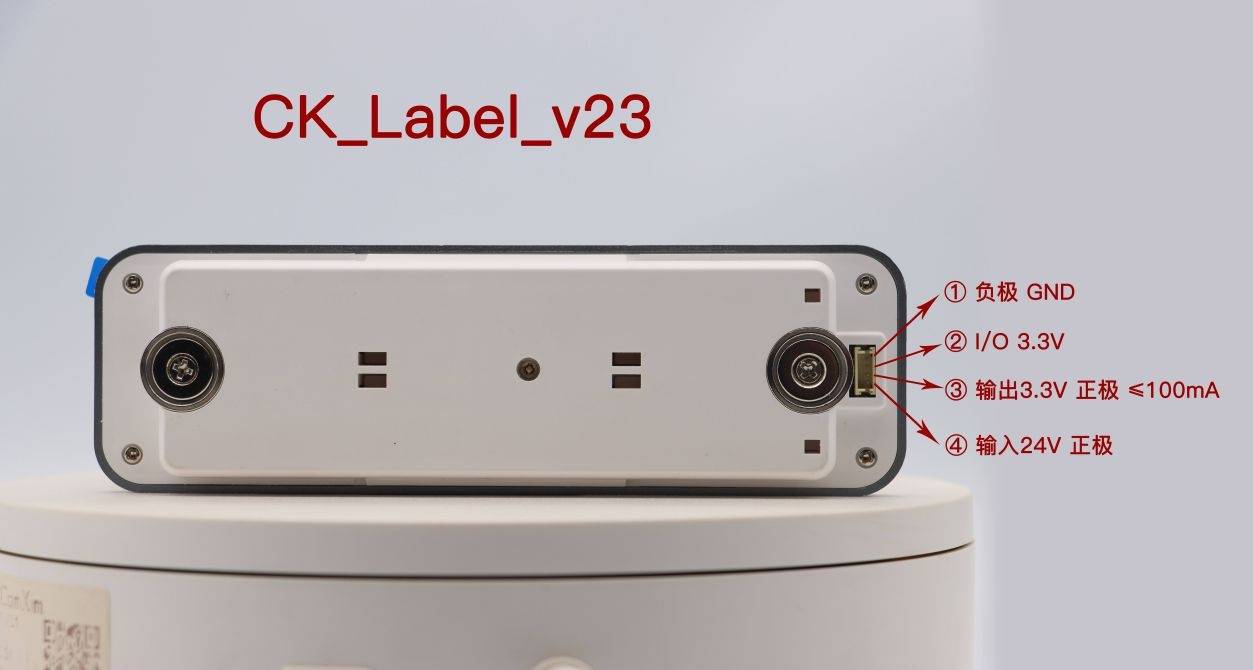

2.标签背面接线示意图

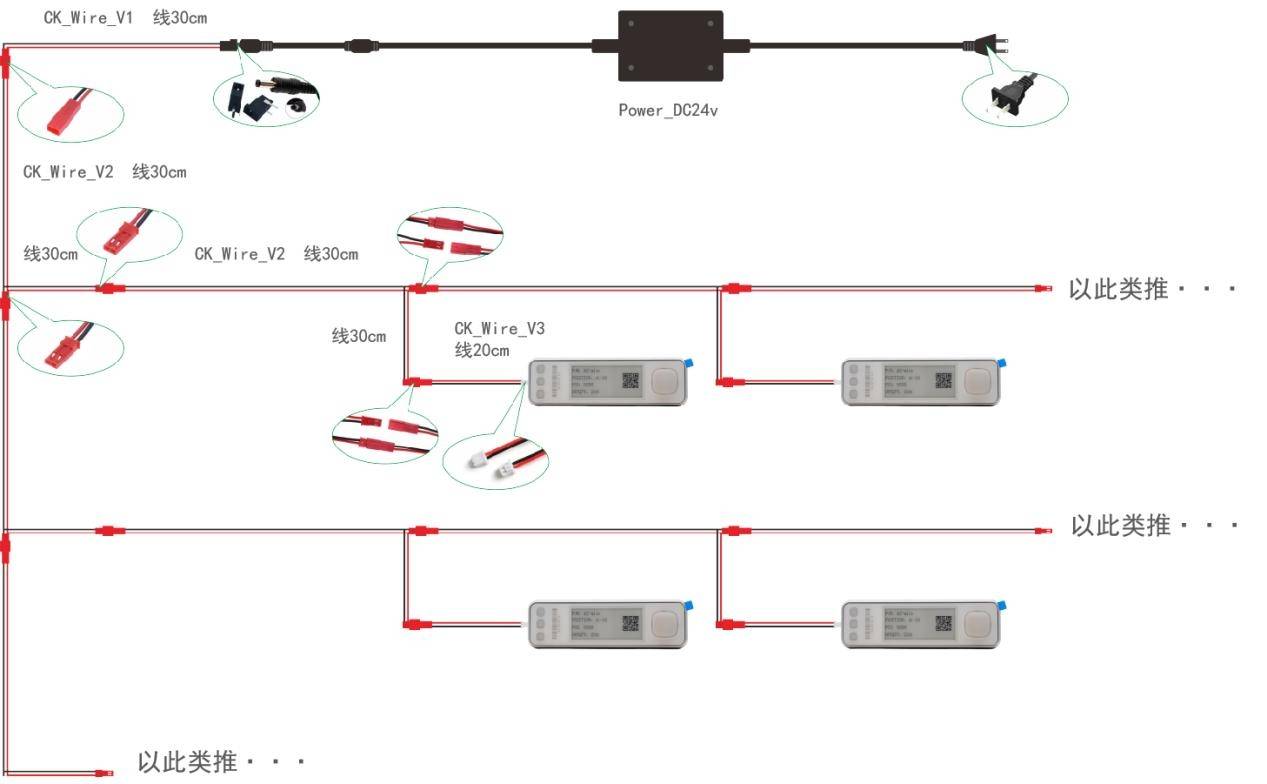

3.接线示意图

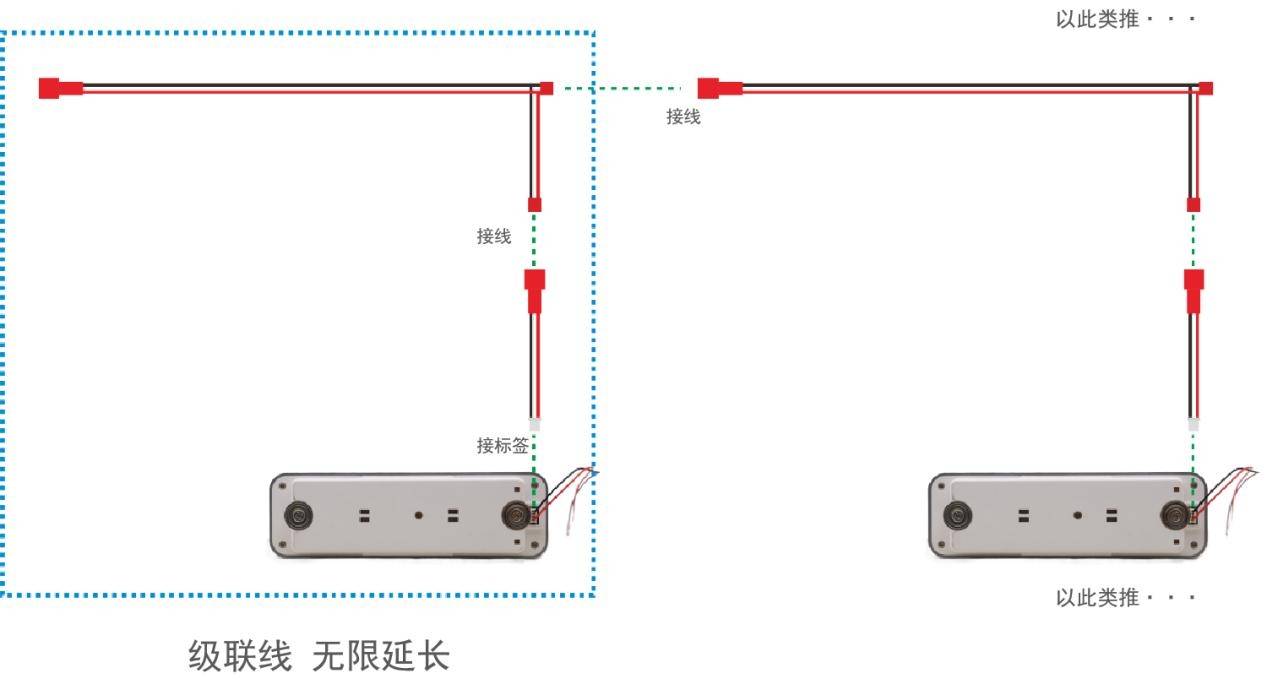

4.级联线示意图

三、检查与测试

1.物理检查

确认所有接口插紧无松动，线缆无破损或缠绕。

2.通电测试

依次开启适配器、基站、电脑电源，观察设备指示灯：

适配器：输出指示灯亮（如有）。

基站：电源灯常亮，网络灯闪烁（表示数据传输）。

标签：通电后显示正常（如亮灯或屏幕显示）。

3.功能验证

在电脑上访问基站管理界面（通常通过浏览器输入默认IP，如192.168.1.1），检查标签设备是否被识别。

测试标签功能（如扫码、显示等）是否正常。

四、注意事项

1. 安全第一：接线前切断电源，避免短路或触电。
2. 接口匹配：确保所有接口类型（如DC圆口、RJ45网口）与设备兼容。
3. 负载限制：勿超过DC大功率设备的输出功率上限（如标签数量过多时需分路供电）。
4. 防静电：在干燥环境中操作时，可佩戴防静电手环避免损坏设备。

如遇异常（如设备不启动、标签无响应），请重新检查接线顺序或查阅设备手册。

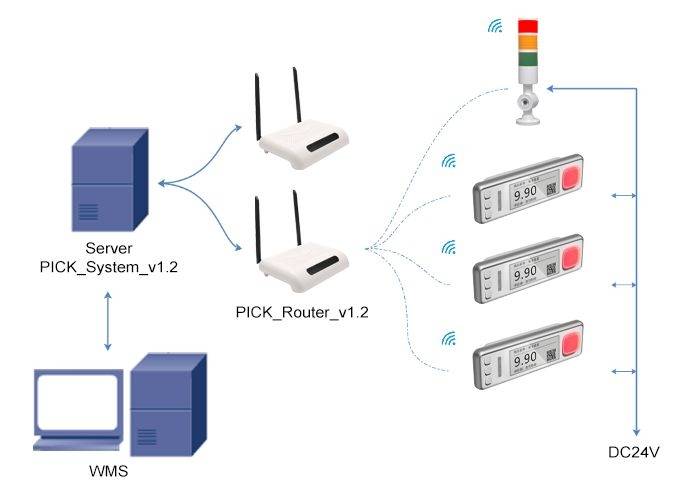

五、系统结构

电子标签拣货系统就是通过PC机或扫描枪发送指令，通过路由器转发，控制电子标签上的LED灯或屏幕指引拣货人员准确，快速地到指定的位置拣取相应的货物。

v1.2基站+软件+仓库标签

注：V1.4版本的基站内置服务器程序，用户只用向此基站发送操作指令就可实现数据传递，使用更简单。

v1.4基站+仓库标签

六、安装方式

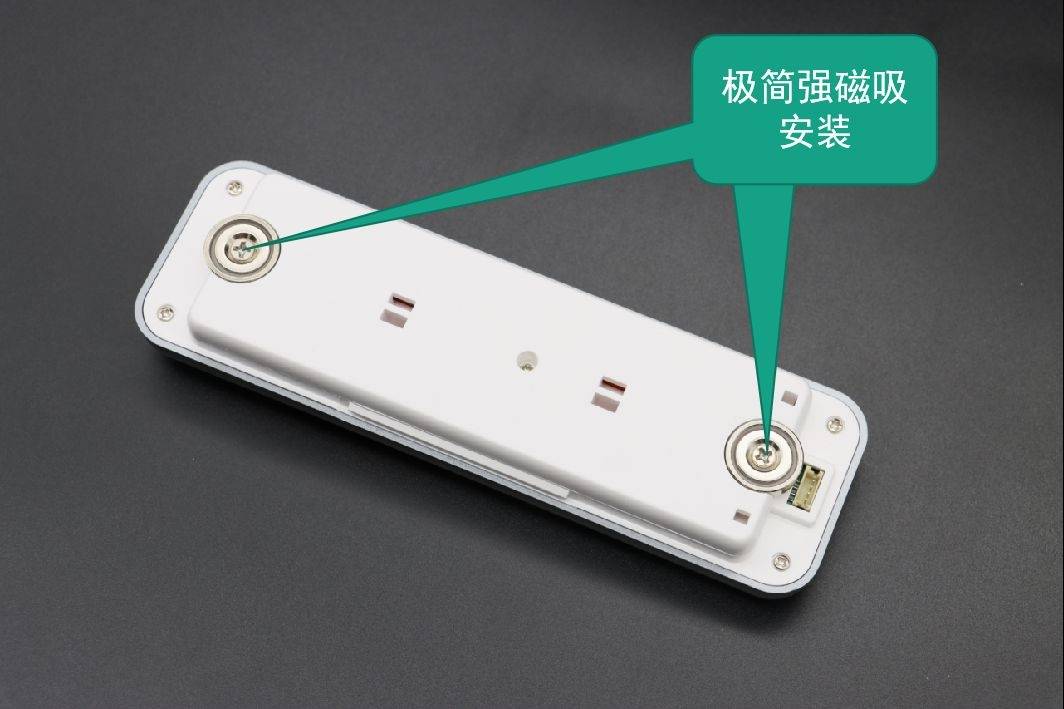

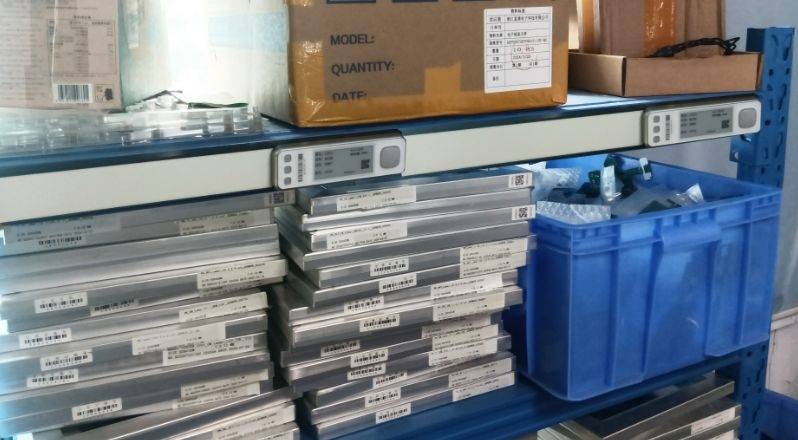

 1.磁吸固定安装方式

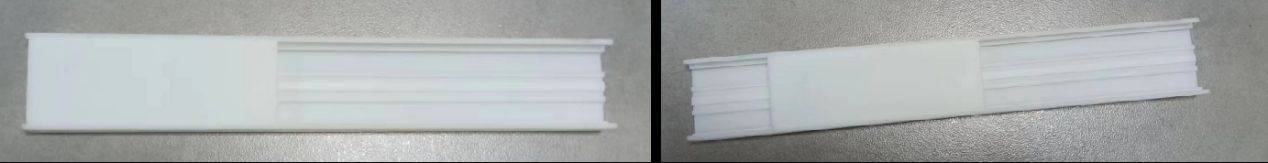

2.轨道固定方式

七、标签外观结构图
