WiFi标签管理系统

登录电脑网页端即可注册/操作标签

测试账号：user1080 密码：123456

下载并安装WiFi软件工具包

用于注册WiFi标签的必要软件，安装到电脑

WiFi标签操作流程：

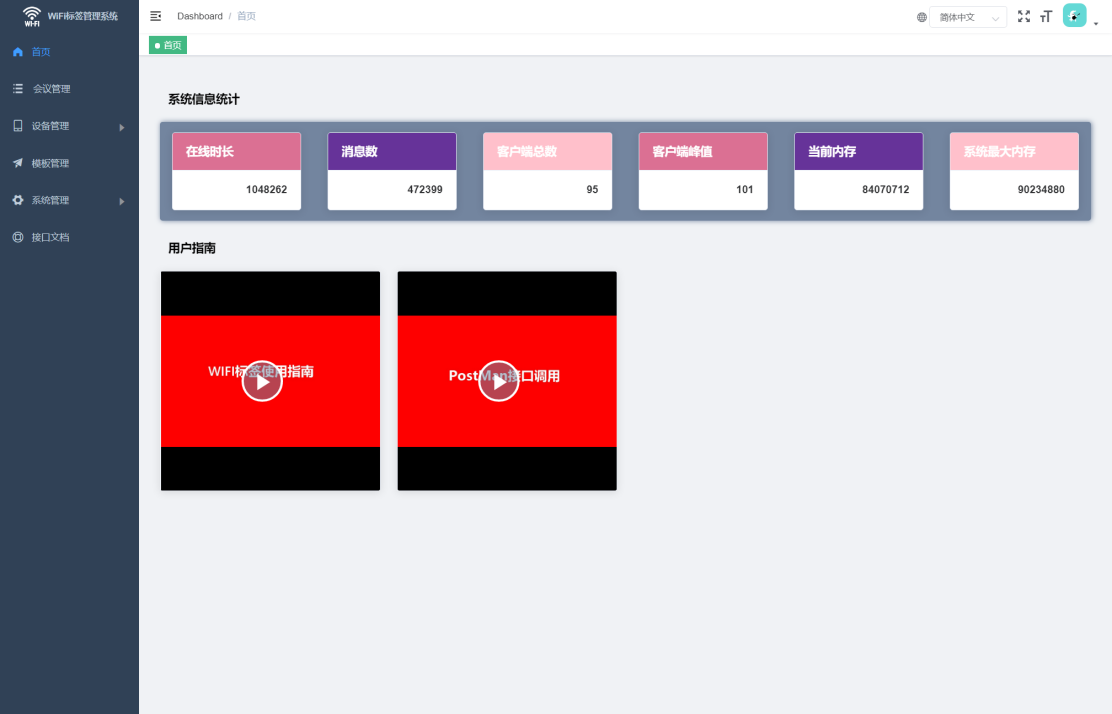

第一步：点击网址链接，登录WiFi标签管理系统

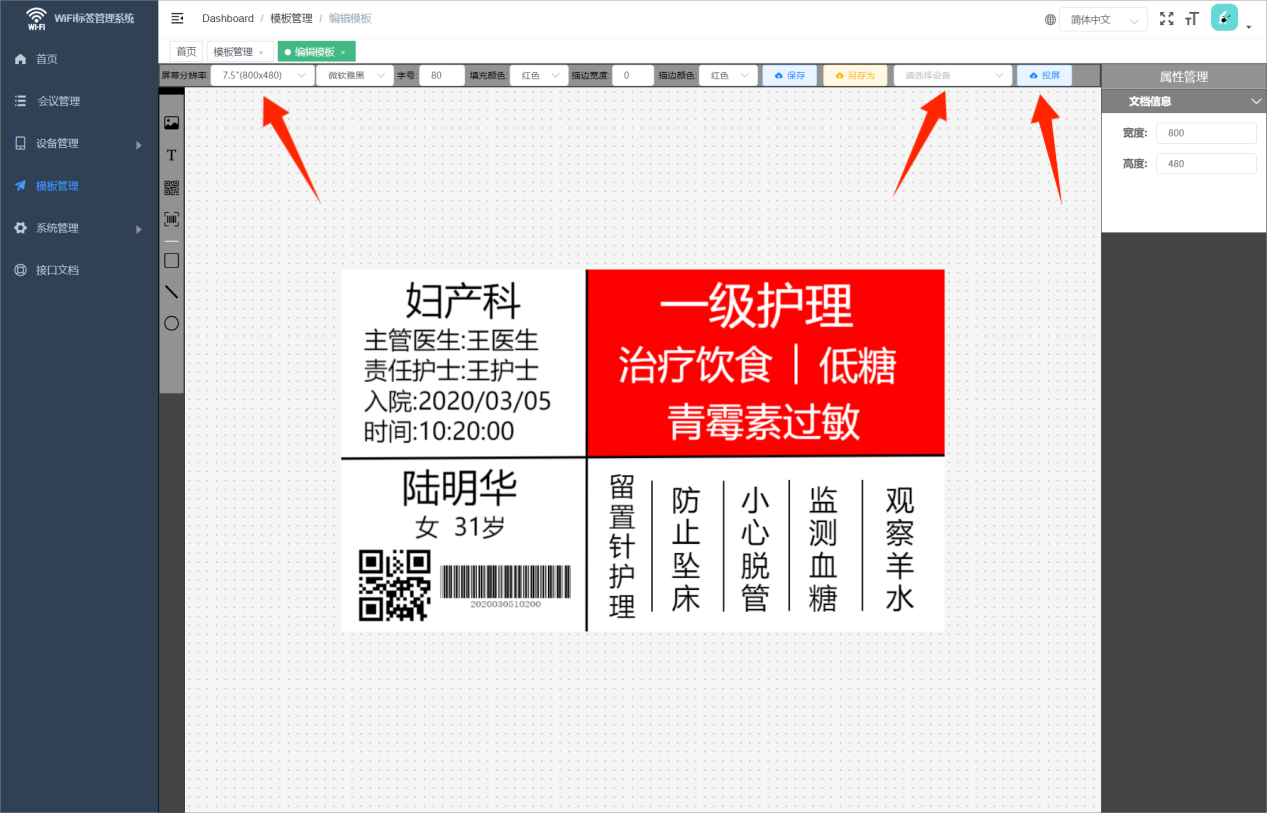

第二步：模板管理-新建，选择好屏幕分辨率
第三步：模板编辑好，选择设备MAC地址参数，点击投屏即可刷新屏幕

第四步：如果是在其他软件做的模板，需要设置好对应标签的分辨率大小

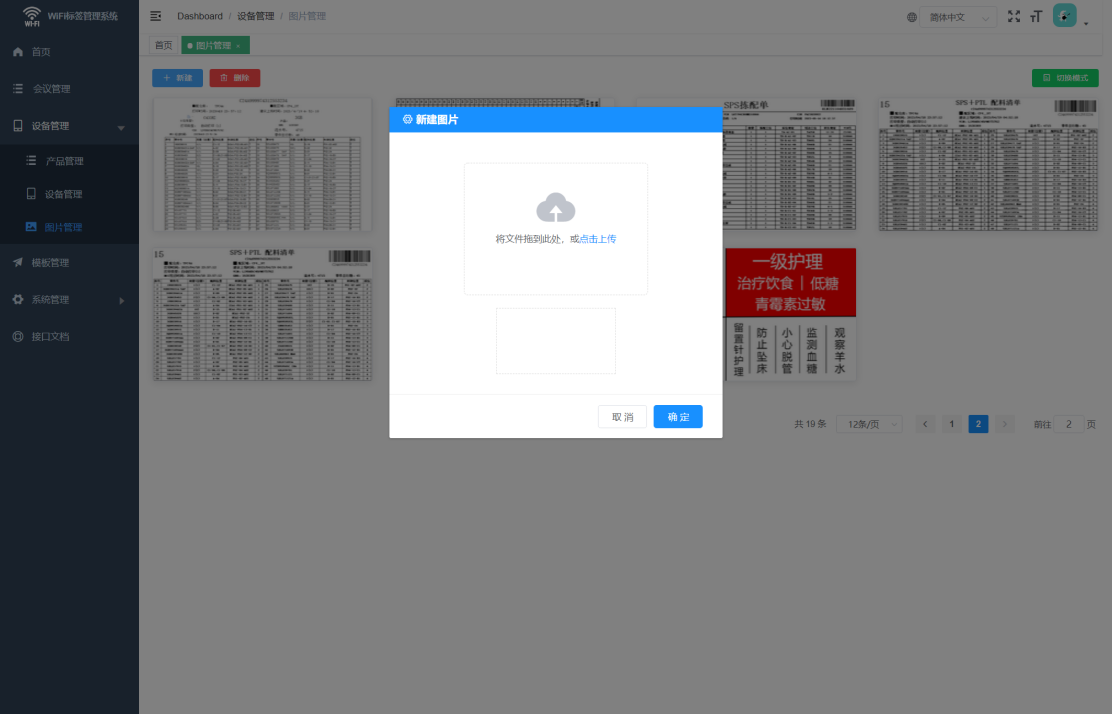

第五步：选择设备管理-图片管理-新建，上传图片模板

第六步：4.2寸按产品正面右键位置；7.5寸按产品正面按键位置；10.2/13.3寸按产品右侧按键位置；7.5桌牌按产品底座K键；

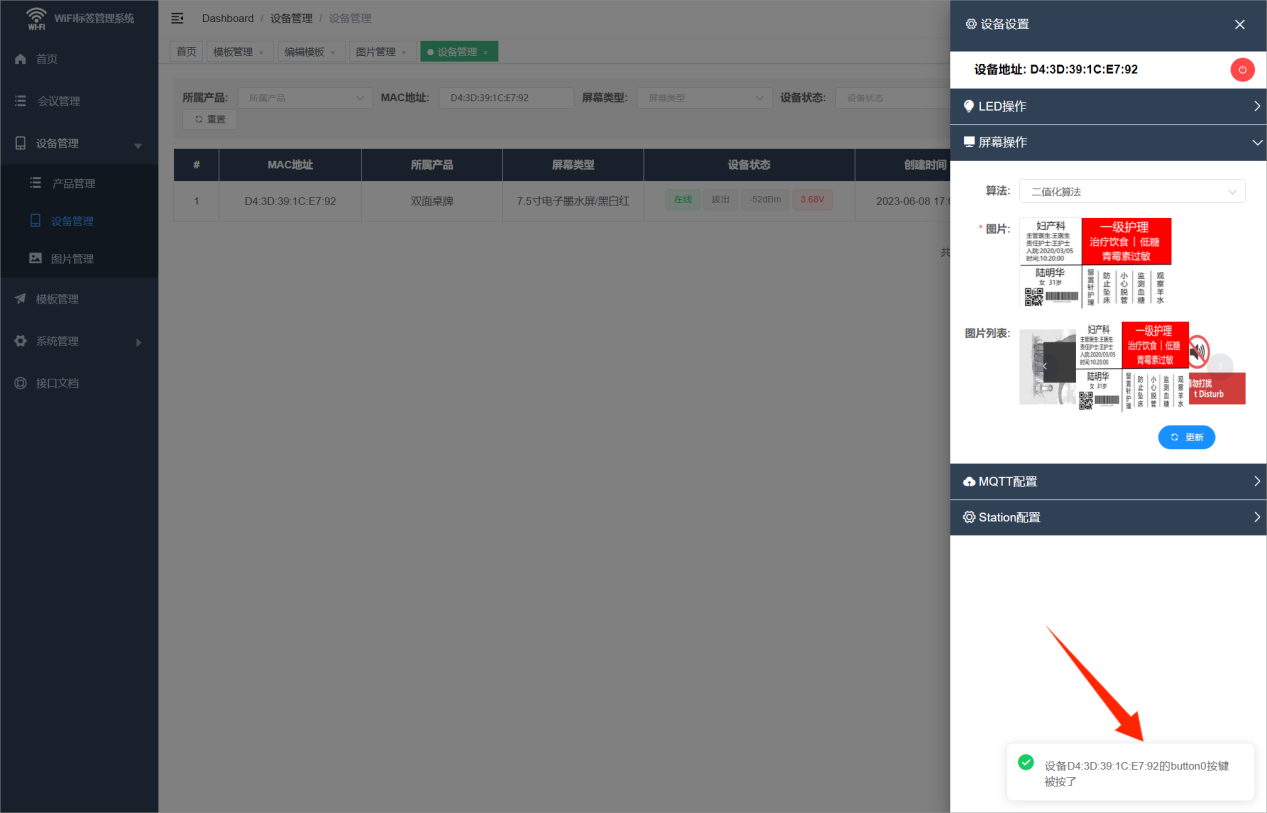

电脑右下角即可弹出设备MAC地址，复制参数到设备管理的MAC地址搜索设备，点击设置的屏幕操作，即可刷新上传的图片模板

WiFi标签注册流程：

7.5寸桌牌：K: 注册键，R: 复位键

长按K键不动，绿灯长亮，再按一下R键，等待绿灯快闪后就可以松开按键，绿灯变慢闪，设备即可进入配置注册模式。

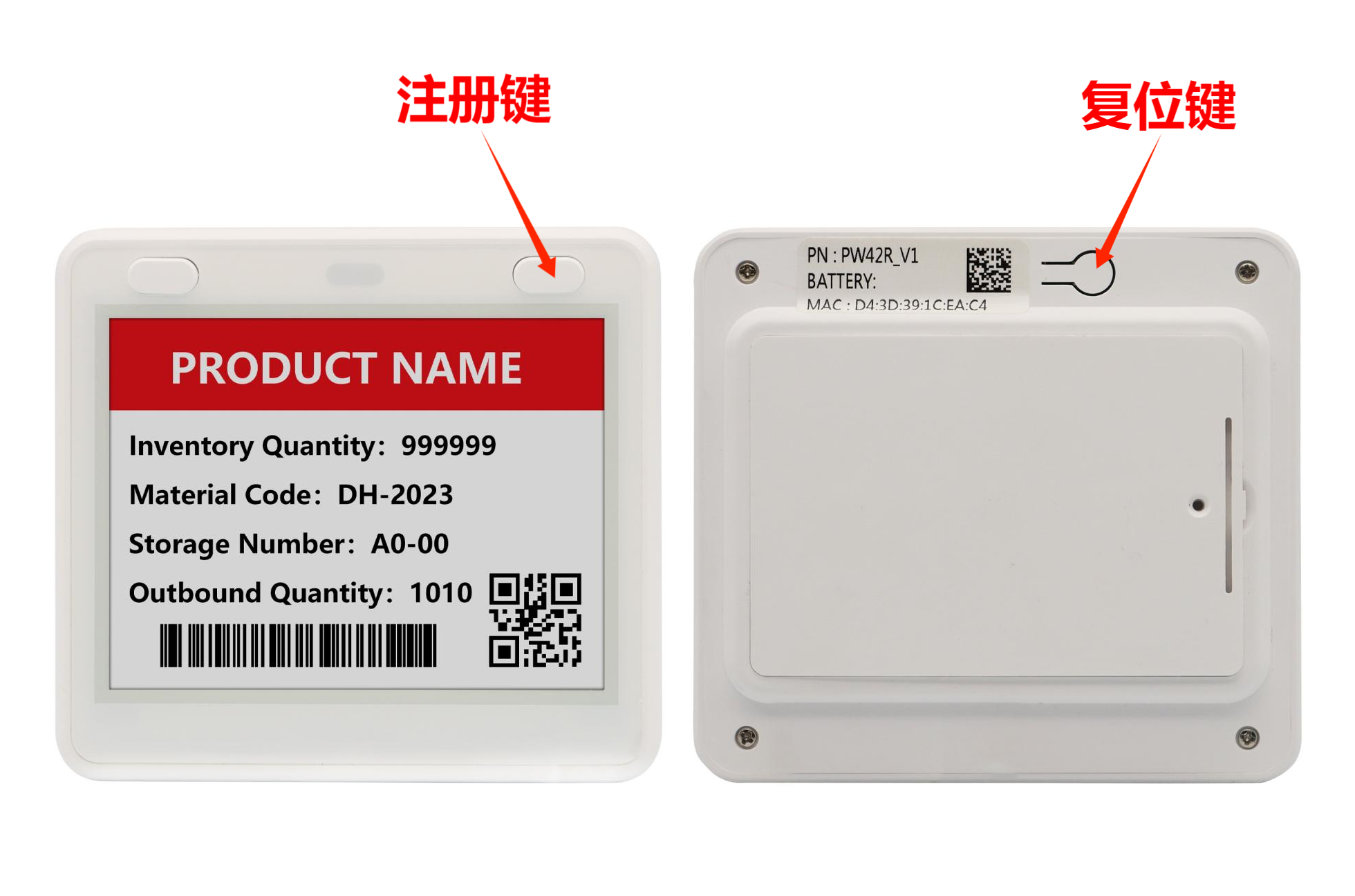

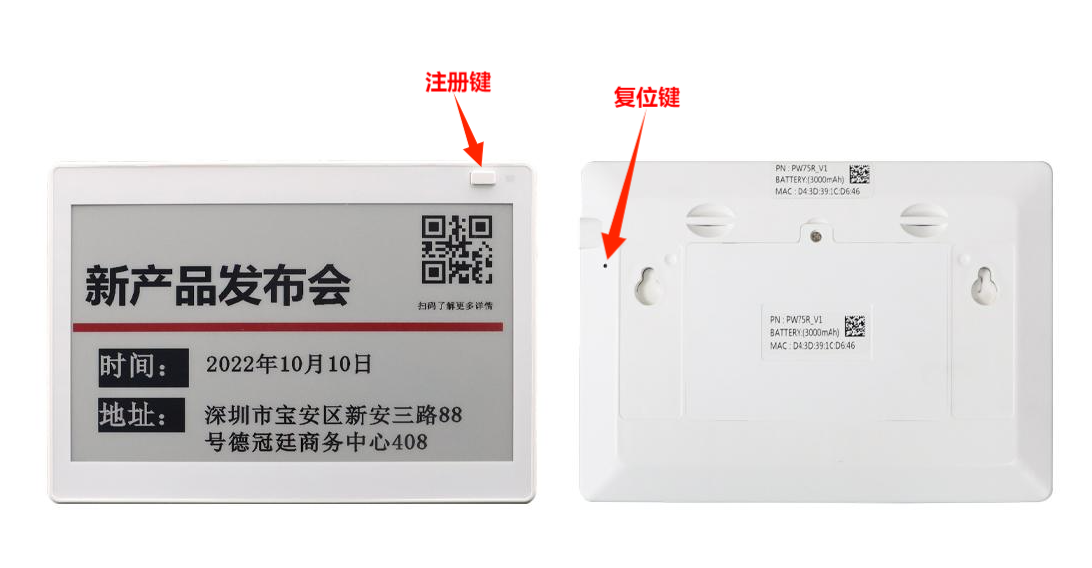

4.2寸标签：右键: 注册键，背后键: 复位键

长按右键不动，绿灯长亮，再按一下背后复位键，等待绿灯快闪后就可以松开按键，蓝灯变慢闪，设备即可进入配置注册模式。

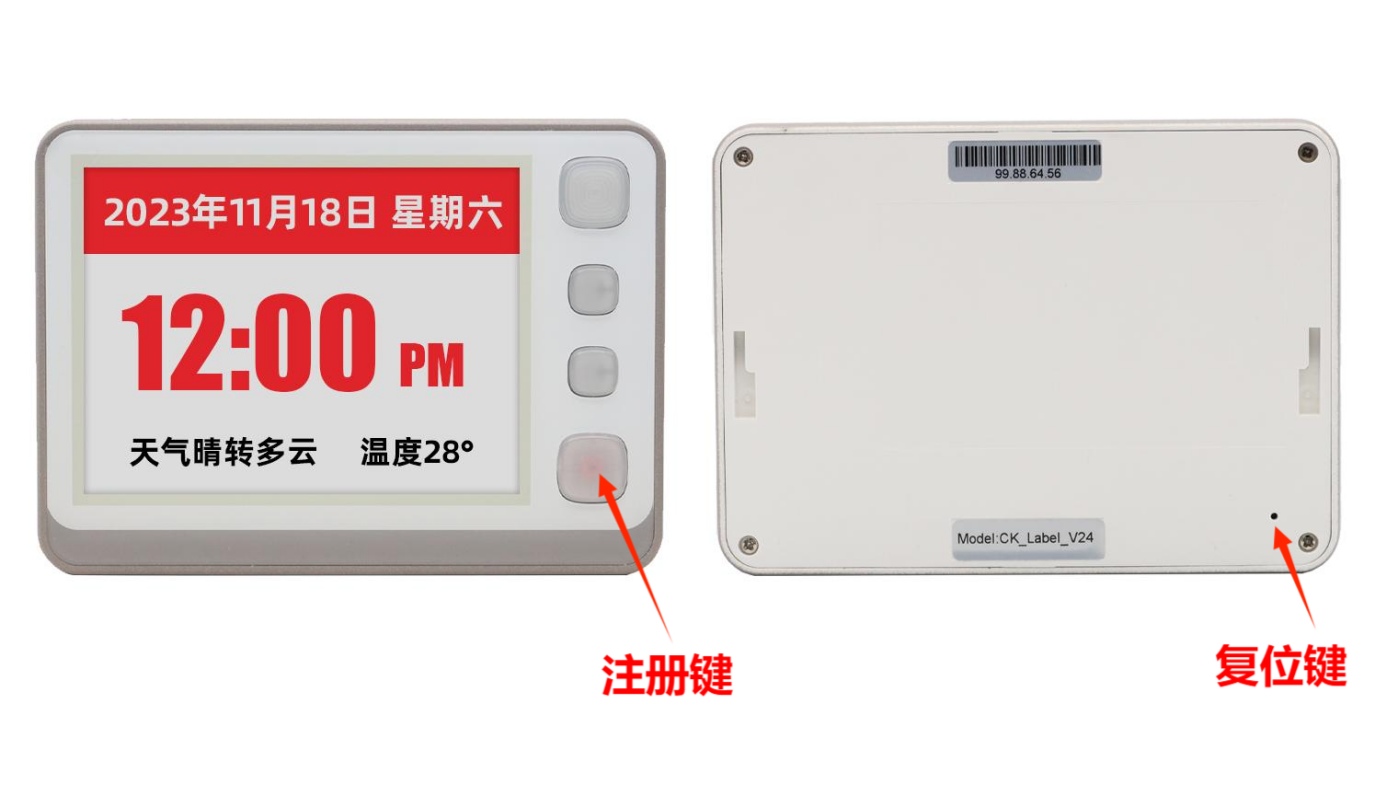

4.2寸标签：大按键: 注册键，背后小孔: 复位键

长按按键不动，绿灯长亮，别针顶一下背后小孔，等待绿灯快闪后就可以松开按键，蓝灯变慢闪，设备即可进入配置注册模式。

7.5/10.2/13.3寸标签：按键: 注册键，背后小孔: 复位键

长按按键不动，绿灯长亮，别针顶一下背后小孔，等待绿灯快闪后就可以松开按键，蓝灯变慢闪，设备即可进入配置注册模式。

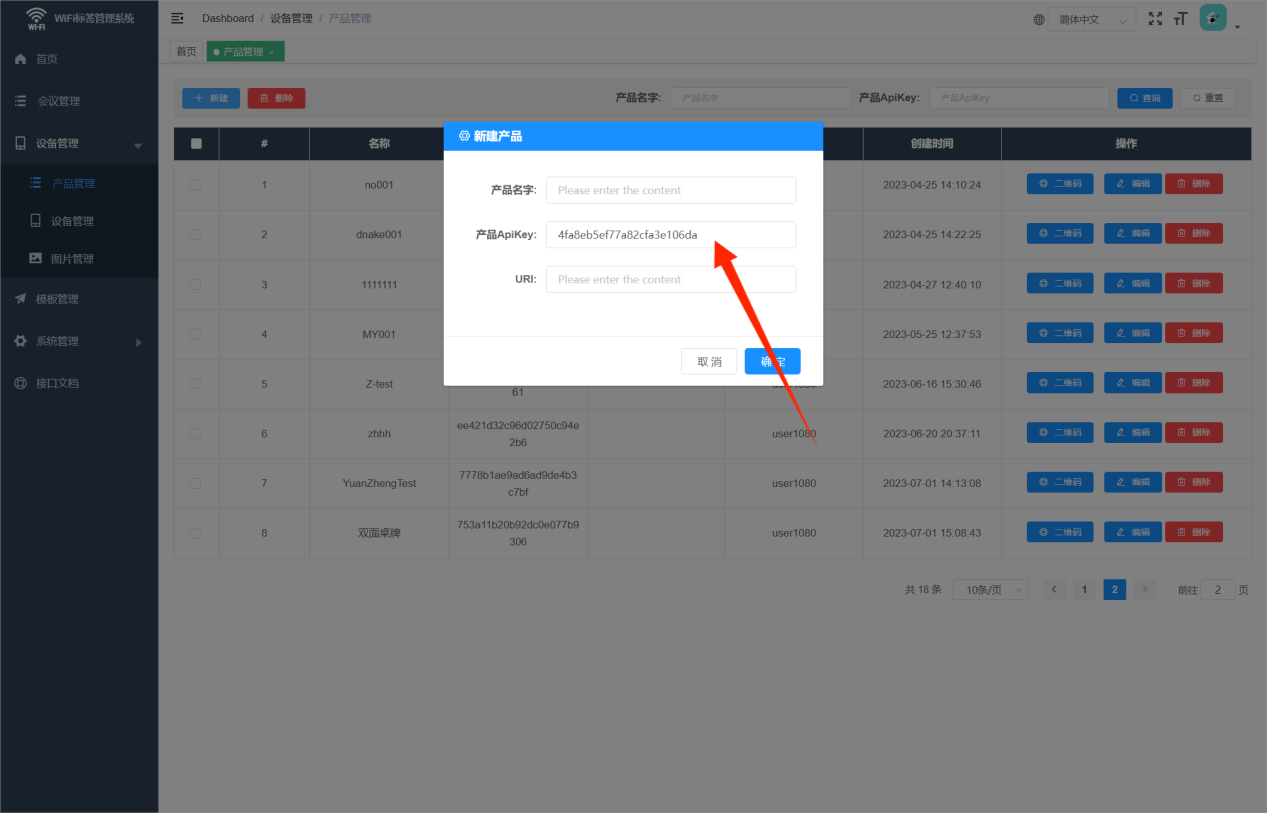

第一步：登录系统到设备管理-产品管理，复制【产品KEY】数值，到【wifi-tools】软件工具，填好参数进入下一步；

注：电脑有WIFI连接的设备，推荐使用笔记本，带有无线网卡

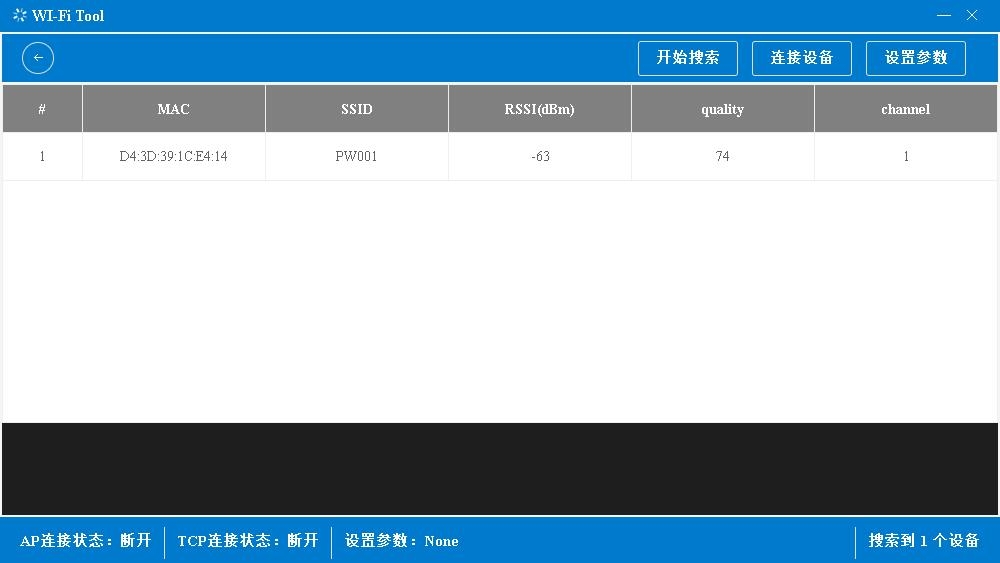

第二步：点击【开始搜索】，成功显示产品设备MAC地址；

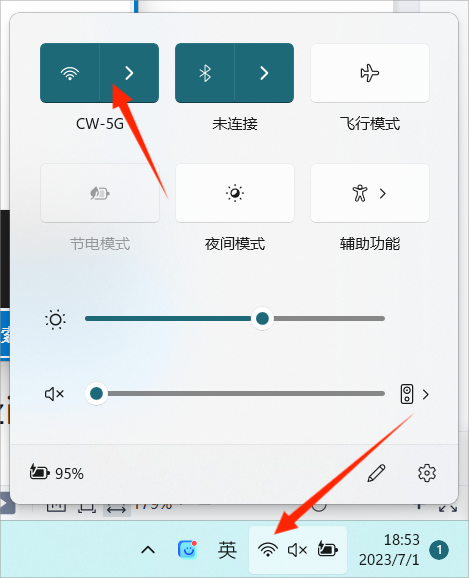

注：搜不到可点击一下电脑右下角WIFI刷新

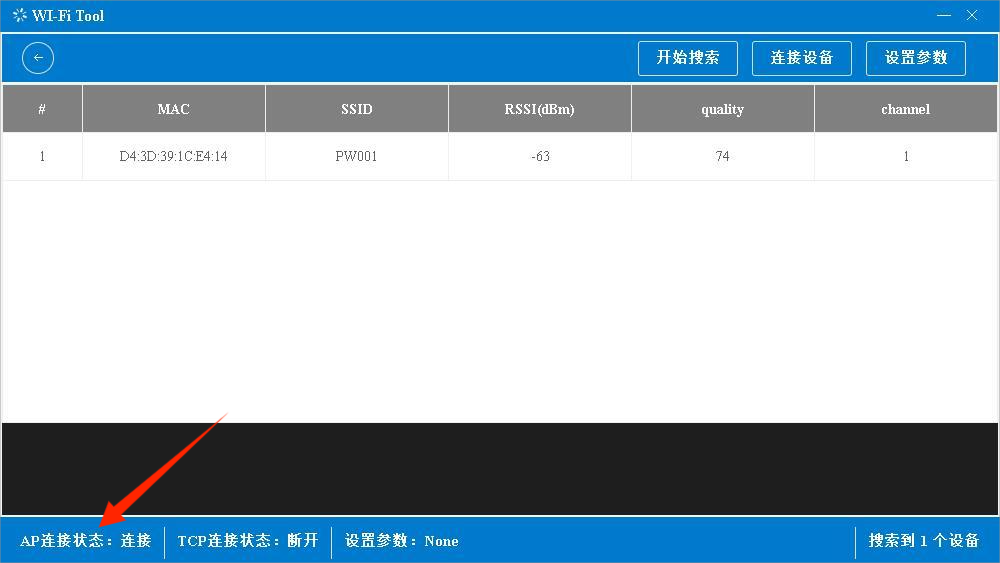

第三步：点击【连接设备】，左下角AP连接状态：连接，表示设备连接；

第四步：点击【设置参数】，左下角TCP连接状态：连接，弹出标签设置成功的提示，表示设备参数成功注册。
